全自动过滤器

全自动过滤器

一、什么是全自动过滤器

全自动过滤器只是过滤器的一个阐述词，不能更准确的去判断他的结构和形式。确切的说只要全自动过滤器是不够严谨的，那么为什么呢？首先我们要看下全自动过滤器的分类。

二、全自动过滤器的分类

全自动过滤器可分为：全自动自清洗过滤器，全自动反冲洗过滤器、多芯式全自动反冲洗过滤器、全自动反冲洗石英砂过滤器等等。这些过滤器都可以称为全自动过滤器。那么对于过滤器怎样选型呢？

三、全自动过滤器选型

1. 流量2.精度3压力4过滤面积要求5过滤介质6占地面积7链接方式8外形要求

四、多芯式全自动反冲洗过滤器

多芯式全自动反冲洗过滤器也可以叫做多柱式全自动反冲洗过滤器，主要滤芯可以用，烧结网滤芯，烧结毡滤芯，楔形网滤芯，复合烧结滤芯，以及金属网滤芯，粉末烧结滤芯等，由于多芯式反冲洗过滤器使用广泛，能给满足不同条件下的工况使用，下面主要讲一下一些使用方法和注意事项。

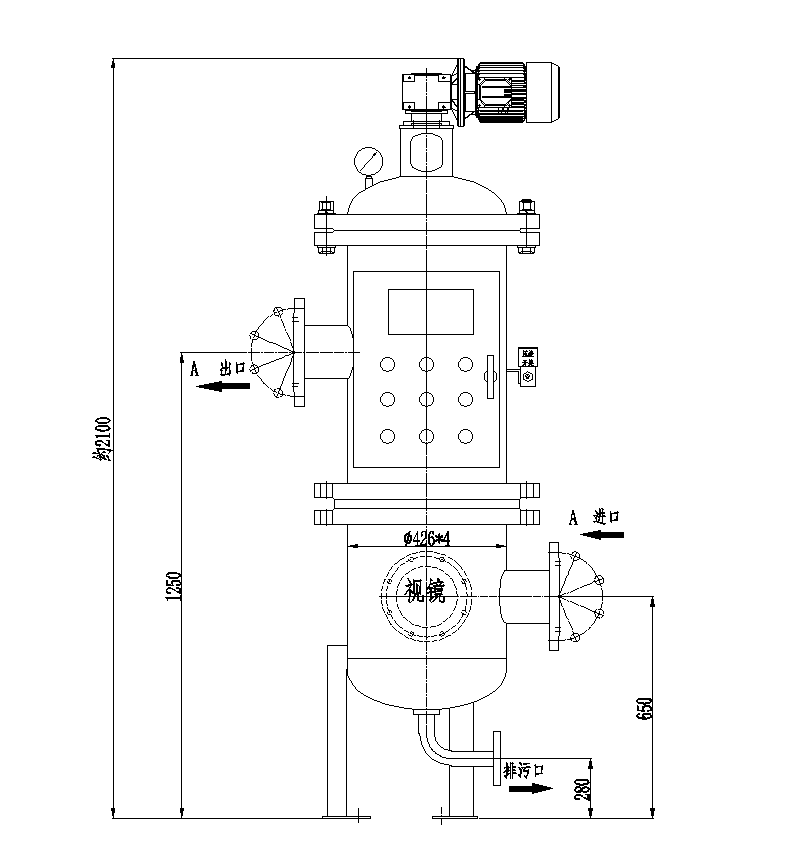

五、外形图

按照外形图将电机（参考实物尺寸），减速机及阀门等配件安装在设备上。

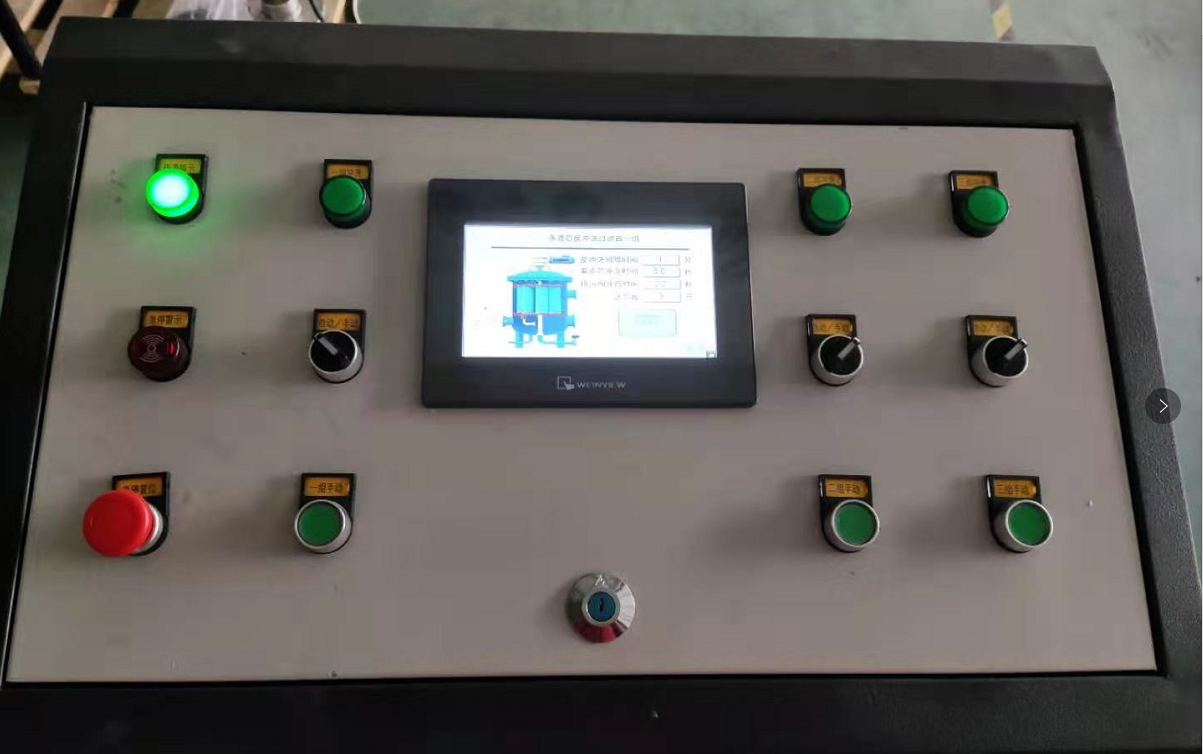

六、控制面板

七、技术参数

设计口径：DN50-DN500

工作压力：0.4MPa-2.5mpa

最高工作温度：-10℃-100℃

过滤精度：1um-100um

控制方式：压差+时间、时间、手动

清洗时间：40-60秒

清洗模式：多滤芯启停式

额定电压：380V 50HZ

九、操作步骤

1、按控制箱内部接线指示或按接线图接好进线电缆（380V四线）

2、扭动钥匙开关，合上总开关，把电源接通。把自动|停|手动旋钮调到手动位置，按启动，观察一下减速机的旋转方向（380V时）；是否与标识一致，如果接线后反转，请把进线电缆调整一下（380V时）。测试阀门能否正常启闭。

3、调试好以后，可以进入正常使用状态。

4、可以根据实际情况需要调整清洗时间、排污时间（如有配备）。

5、时间间隔和运行时间调整（如有配备）

6、阀门限位功能：阀门开到位置、阀门关到位置；提示阀门是否开、关到位置的信号反馈，如不需接此功能（或阀门开、关不到位引起的故障），可以短接（如有配备）

时间调整说明：

反冲洗间隔时间是时间控制时两段清洗之间的时间间隔；

单滤芯冲洗时间：单个滤芯的反冲洗清洗时间，根据实际情况调整；

滤芯数量：是设备装配滤芯数量，可根据实际情况填写（数量+1），当数字＞滤芯数量时，滤芯处于反复冲洗状态；

排污阀开关超时：排污阀完全打开的时间反馈信号，设定需要＞实际阀门开启时间，建议40秒（阀门完全打开约25秒）（如有配备）；

7、自动运行

    按实际情况，调整需要的时间程序；压差模式时，时间间隔需要加长；时间模式时，按实际设定时间程序。

接通电源以后把自动手动旋钮调到自动位置，即进入全自动运行状态。全自动运行中不需要人工干预，可以根据滤网内外压差及时间间隔来开启清洗。

时间控制：当到达设定的时间间隔时，设备自动运行；运行时间结束后，设备自动停止，进入下一循环；调整说明见（第6条）。

压差控制：本系统默认为压差模式+时间控制；压差控制时，压差默认值为50Kpa（可设置0-200Kpa）；当设备压差到达50kpa时设备自动启动，清洗，排污；当压差降下来时，设备停止运转到下一循环。如需调整，在压差控制器右侧有一螺丝，通过旋转螺丝来调整压差变化（调试参考范围，打开压差开关上盖，见标识；顺时针增加，逆时针减小）。

设备调整时，需请严格按照调整说明执行。

压差控制说明：压差控制附带时间控制，时间间隔设定可以长一点；系统默认按照设定压差进行清洗，由时间参与运行是预防未发现压差故障，引起滤芯堵塞，造成设备损坏。

六、故障及排查方法

以上主要围绕全自动过滤器中的全自动多柱式过滤器展开讲解，其中包含了全自动过滤器的分类、选型、以及多柱式反冲洗过滤器的具体使用方法和设计参数。我司生产的多柱式方冲洗过滤器可以跟进客户的要求设计，包括滤材、流量、精度等方面，能够为客户真正的排忧解难，选择滤达就是选择放心。
