DN200浅层砂过滤器图纸参数

　　技术参数

　　1.单罐处理能力: 40m2/1

　　2.总处理能力: 200m/h

　　3.进出水管: DN200

　　4.排污管: DN100

　　5.滤罐直径: 1200

　　6.筒体壁厚: 6mm

　　7.封头壁厚: 6mm

　　8.单罐净重：0.4t

　　9.单罐滤料：1.5T

　　10：设备总净重：2.2t

　　11.总运行重量: 12. 5t

　　12.设计压力: 0.6MPa

　　13.设计温度:≤70°C

　　14.占地面积: 6.5mX1.7m

　　技术要求:

　　1.随机配套电控箱1套，供电电源为AC 220V/50Hz/ 1000W;

　　2.地基要求平整,平整度要求小于5毫米/米，地基承重大于12. 5吨。

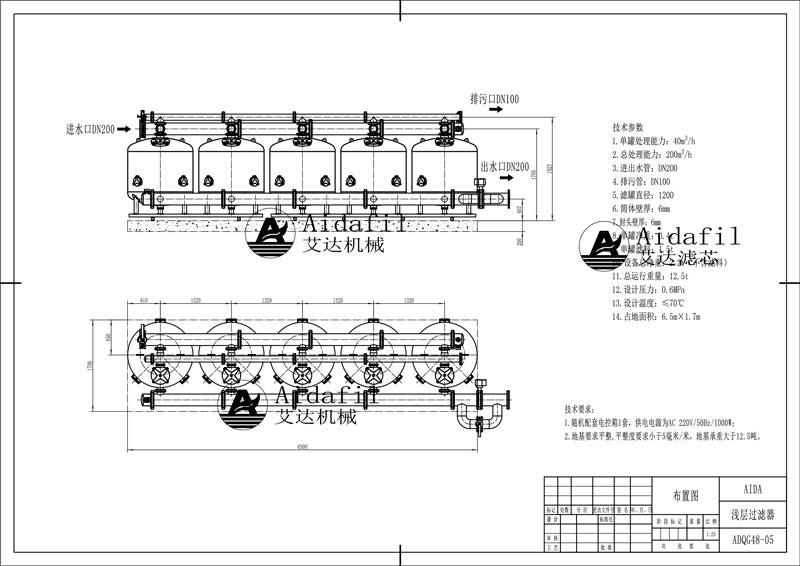

浅层砂过滤器图纸（简图，详细参数图纸可以联系客服进行获取）

pdf图纸下载>>>

DN200浅层砂过滤器图纸
